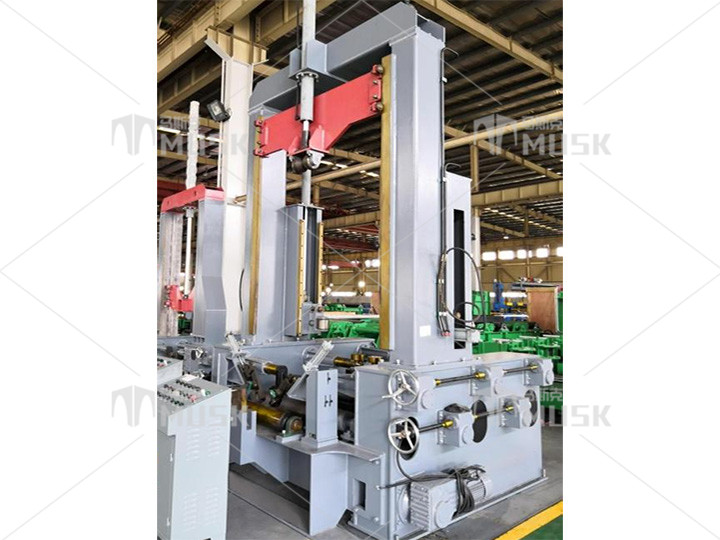

H型钢组立机ZH-2000


设备简介
● 本组立机是用来组立点焊H型钢的装置。主机本体由上部门架、主机身和点焊系统(选配)组成。
● 在主机身内上部装有三组腹板对中装置,该装置一侧为手动减速箱联动对腹板进行定位,另一侧为液压缸夹紧。
● 在机身内下部装有二组翼板对中装置,该装置一侧为手动减速箱联动对翼板进行定位,另一侧为液压缸夹紧。
● 上部门架压轮架导向装置采用了三向定位导向,导向方式有效保证了在组立过程中压滚轮的稳定性,门架后面附有液压腹板扶正系统,防止超高工件组立过程中倾斜。
● 在动力配置方面为了满足对工件的输送稳定性,在主机身前后都配有动力辊道,主机身内动力辊和前后动力辊联动控制,这样在输送过程中保证工件输送稳定。


技术性能参数
● 腹板高度:200-2000mm
● 腹板厚度:6-40mm
● 腹板长度:4000-15000mm
● 翼缘板宽度:200-800mm
● 翼缘板厚度:8-60mm
● 翼板长度:4000-15000mm
● 点焊速度:500-800mm/min(根据实际焊接工艺定)
● 空行程速度:10000mm/min
● 输入辊道长度:12500mm
● 输出辊道长度:12500mm
● 液压系统压力:4Mpa(40Kg/CM²)
● 控制:交流变频调速
● 速度:变频调速
● 机械功率:15Kw
● 手工点焊:焊机自备
● 焊接电源功率:18KVA+18KVA
● 电源:AC  380V   50HZ   3相
● 主机外形尺寸(长×宽×高):2350mm×3650mm×6200mm
注:建议客户配电柜不使用漏电保护开关,若采用请选用额定剩余动作电流不小于200MA的型号。
