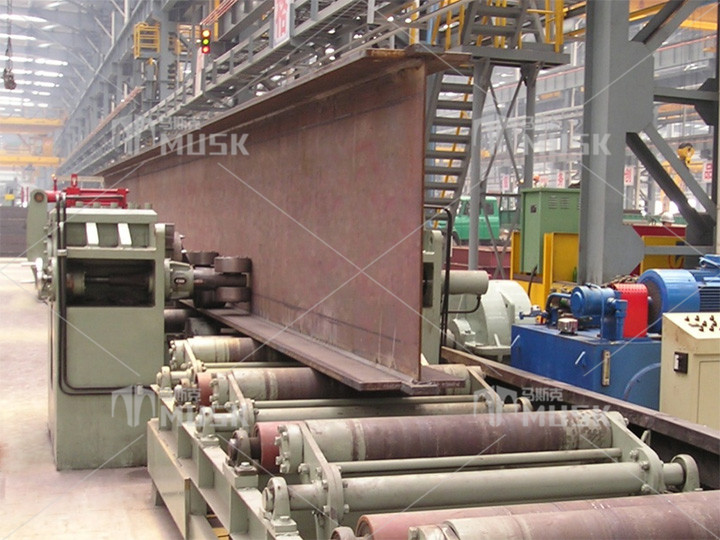

H型钢翼缘液压矫正机HYJ-60B


设备简介
● HJY-60B型液压矫正机,是基于市场及用户的需要,开发的一种重钢翼缘矫正设备。主体采用整体结构,上矫正轮采用轴箱式结构,主传动轮为上顶方式,使矫正压力可以达到1500KN,且作用平稳,用于大型厚翼缘板的H型钢的焊接变形。在主传动方面采用大型万向联轴器、圆柱齿轮减速机、液压马达,传递扭矩达到参万多牛•米。
● 在其它辅助功能方面,yuliyangsm.com在主机上增设刻度显示装置及矫正量的数字显示,主机前后增加了液压浮动辊道,前后输送辊道高度可降低,增加了使用的稳定性和安全性。
● 本机主要包括主机部分、前后液压浮动辊道、电气系统、液压系统。
● 主机部分由整体结构式主体,腹板扶正机构、左右上压轮调节机构、液压升降矫正传动系统及主机辊道组成。
● 主传动机构通过液压马达、圆柱齿轮减速器、万向传动轴、传递给主传动辊;工作时,主传动辊通过底部液压油缸升降,与上部压轮一起,实现翼板焊接变形的矫正;扶正机构前后分为两组,一侧用丝杆手柄操作,另一侧液压迫紧夹持(使用时,不需压的过紧),使工件腹板基本处于主传动轮中间对称位置上。


适用H型钢规格
● 翼板宽度:200-800mm
● 腹板高度:200-2000mm
(腹板高度小于350mm更换小压轮,翼板厚不超20mm)
● 翼板厚度:8-60mm
● 腹板厚度:8-40mm
● 材质为:Q345

矫正能力表
B/T 200 250 300 350 400 450 500 550 600 650 700 750 800
8-15
15-19
19-22
22-25
25-28
28-32
32-36
36-40
40-45
45-50
50-60
(T为翼板厚度,B为翼板宽度)表中阴影部分表示可满足矫正要求

技术参数
● 主压轮顶力:1500KN
● 传递扭矩:40KN.M
● 矫正速度:5.2m/min
● 液压系统压力:18(顶升缸)/11Mpa(液压马达)
● 液压功率:18.5KW
● 机床总功率:18.5KW
● 前后辊道(带液压托起):各12.5M
● 机床总重:约20T(主机约重17吨)
● 适用温度:0-450C
● 电源:380V  50HZ  3HP

供货范围及组成单元
● 机架总成  含:底座,左右墙体等。
● 对中机构  含:腹板对中机构各二套。
● 前后辊道  含:前后辊道各12.5米,其中液压浮动辊道各8米。
● 液压升降矫正传动系统  含:主液压缸,主传动轮,万向联轴器,齿轮减速机,液压马达等。
● 上压辊及调节装置 含:上压辊(340mm)及液压调节装置1套。
● 液压系统  含:油箱、液压阀、油管接头等。
● 电气系统  含:升降位置显示装置、马达、电控和操作面板。
